GaNを選ぶ理由

パワーデバイス用材料

GaNパワーデバイスを使用する利点

Silicon

第1世代パワーデバイス材料

SiC

第2世代パワーデバイス材料

GaN

第3世代パワーデバイス材料

製造コスト

  • SiCパワーデバイスはシリコンやGaNパワーデバイスよりも製造コストがはるかに高く、SiCパワーデバイスは主に高電圧および高電力アプリケーションで使用されます。
  • 現在、GaNパワーデバイスの製造コストはシリコンパワーデバイスよりもわずかに高くなっています。しかし、技術の向上とさまざまなアプリケーションへの採用が増加し、近い将来、GaNデバイスのコストはシリコンデバイスよりも低くなると予測されています。

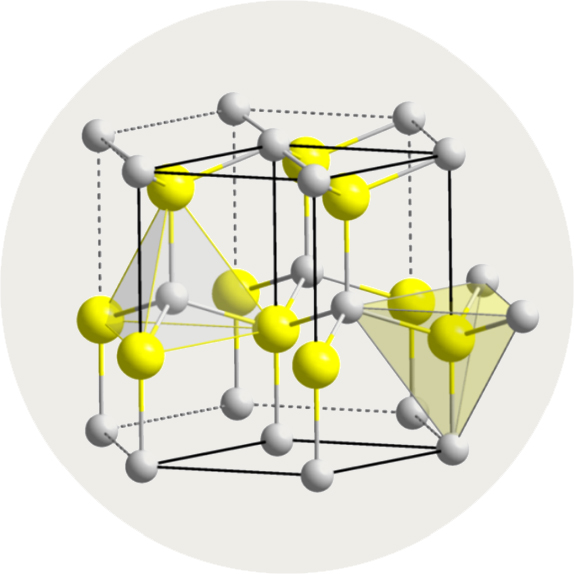

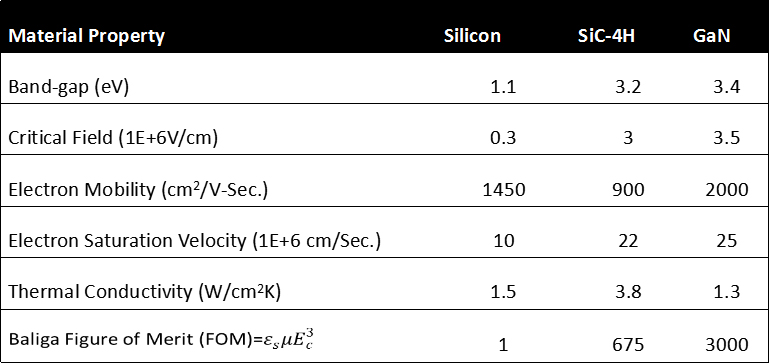

GaN材料の利点

qodef-image-with-icon

GaNパワーデバイスが新たな機会をもたらす

  • シリコンは、さらなる性能 / 効率の向上のボトルネックに達している
    1
  • パワーデバイスをシリコンからGaNに置き換えることでイノベーションのボトルネックを打破
    2
  • GaN パワーデバイスは、性能においてシリコンをはるかに上回るだけでなく、これまでシリコン技術では不可能と思われていた可能性への扉を開きます。

GaNパワーデバイスを使用する利点

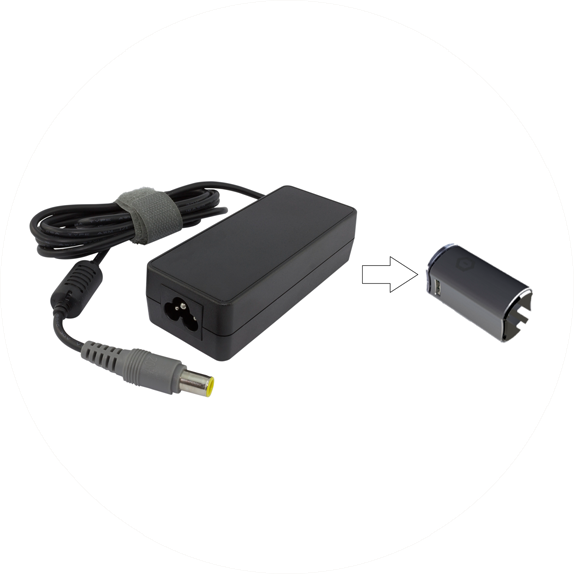

高いスイッチング周波数で総コストを削減!

  • 高周波により、トランジスタのコストが下がり、受動素子がはるかに小さくなるため、製造コストを大幅に削減できます。また、GaNトランジスタを使用するパワーエレクトロニクスシステムは、はるかに小さな体積と軽量で比類のない電力密度を実現できます。



  • また、GaN材料の優れた熱特性により、ヒートシンクを小型化または不要にすることができ、サイズと重量がさらに削減され、総コストが削減されます。
qodef-image-with-icon
qodef-image-with-icon

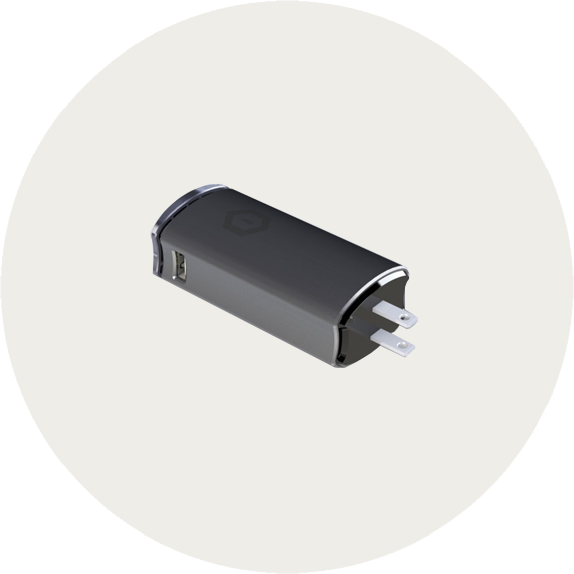

当社の製品

  • 当社の最初の製品は、民生用電子機器や持続可能なクリーンエネルギーアプリケーションで使用される電源に重点を置く予定です。 Tōsha no saisho no seihin wa, minsei-yō denshi kiki ya jizoku kanōna
    |
  • 当社の電源には、GaNPower が設計した GaN HEMT トランジスタを搭載した最新技術が特徴です。
